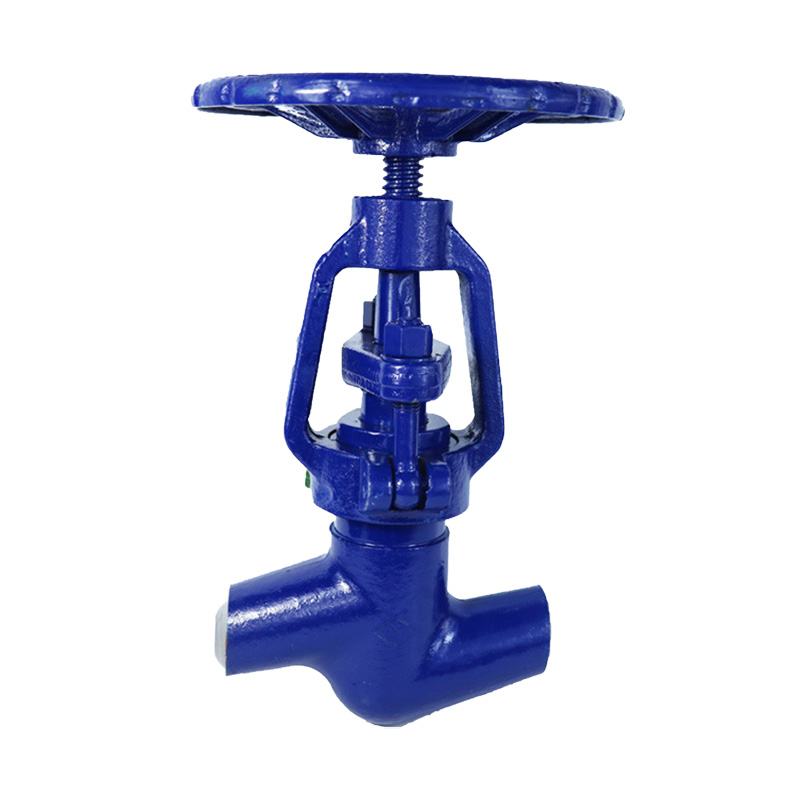

焊接截止阀是一种通过焊接方式与管路连接的工业阀门，具有密封性能好、承压能力强、结构紧凑等优点，广泛应用于高温、高压和要求严格密封性能的工况环境。以下是对焊接截止阀的详细介绍：

一、结构特点

1. 连接方式：焊接截止阀采用焊接方式与管路连接，分为对焊（BW）和承插焊（SW）两种结构。焊接后形成整体连接，密封性能优于螺纹和法兰连接，尤其适用于高温、高压和介质泄漏可能造成安全或环保问题的场合。

2. 阀体材质：阀体材质多样，包括碳钢、不锈钢（如1Cr18Ni9Ti、304、316）、铬钼钒钢及钛合金等，可根据介质腐蚀性、温度和压力选择合适材质。

3. 密封结构：密封面采用硬质合金堆焊工艺（如司太立钴基硬质合金），耐磨耐高温，密封性能持久可靠。部分型号具备自密封功能，介质压力越高，密封性能越佳。

4. 流道设计：按流道形式分为直通式、角式、直流式与柱塞式。角式和直流式可降低压力损失，柱塞式采用弹性密封圈实现双向密封。

5. 驱动方式：支持手动、电动、气动、液动等多种驱动方式，适应不同工况需求。

二、工作原理

焊接截止阀通过阀杆带动锥形阀瓣沿阀座中心线垂直移动，实现介质启闭控制：

1. 关闭状态：手轮或执行机构顺时针旋转，阀杆螺纹带动阀瓣向下移动，直至与阀座紧密接触，通道封闭，介质无法流通。

2. 开启状态：手轮逆时针旋转，阀杆带动阀瓣上升，脱离阀座密封面，介质开始流通。

3. 节流调节：通过继续旋转手轮，调整阀瓣与阀座间隙，实现流量调节功能。

三、性能优势

1. 密封性能优异：焊接连接无外漏点，硬质合金密封面耐磨抗擦伤，适用于核电、燃气输送等关键系统。

2. 承压能力强：公称压力覆盖1.6MPa至42.0MPa，适用温度范围-196℃至700℃，满足高温高压工况需求。

3. 结构紧凑：启闭高度小，维修方便，适用于空间受限的场合。

4. 耐腐蚀性好：可选不锈钢、合金钢等材质，适应腐蚀性介质环境。

5. 使用寿命长：密封面磨损小，维护成本低，经济性突出。

四、应用领域

1. 电力行业：广泛应用于锅炉、汽轮机、高压加热器等系统，尤其在主蒸汽管道和辅助蒸汽系统中，有效防止泄漏，保障设备安全稳定运行。

2. 石油化工：适用于高压反应釜、高温换热器等关键部位，控制石油、天然气、苯类、醇类等介质的输送。

3. 天然气输送：在地下管道和高压主干线中广泛应用，焊接连接避免泄漏，减少维修频次。

4. 冶金工业：用于水冷系统、蒸汽供应、氮气保护等流程，适应高温、高压、粉尘等严苛工况。

5. 核电站：在核岛及常规岛中控制主汽系统、给水系统和冷却系统流体，满足高安全等级要求。

6. 其他领域：如船舶、海洋石油平台、航空航天、电子制造等，对密封性要求严格的场合。

五、选型要点

1. 工作压力与温度：确认阀门压力等级（如PN25、Class 1500等）与耐温范围。

2. 介质类型：根据介质腐蚀性、毒性、粘度选择材质（如碳钢、不锈钢、合金钢）。

3. 阀体结构：选用直通式、角式或Y型结构，适应流道要求。

4. 焊接方式：区分承插焊（SW）和对焊（BW），根据管道厚度和强度要求选择。

5. 密封形式与操作方式：根据是否需要自动控制，选择手动、电动或气动驱动方式。
