升降式止回阀：结构、原理、特点与选型指南

一、核心结构与工作原理

升降式止回阀通过阀瓣沿阀体垂直中心线滑动实现启闭，其核心组件包括：

- 阀体：流道结构与截止阀类似，内部设导向套确保阀瓣垂直移动，材质多为铸钢、不锈钢，适应高压工况（公称压力1.6-32.0MPa）。

- 阀瓣：全金属结构或镶嵌橡胶垫/环，在介质压力作用下上升开启，倒流时在自重和介质压力作用下下降关闭。

- 密封面：采用不锈钢堆焊工艺，确保关闭时严密无泄漏，但流阻较大。

- 复位弹簧（可选）：辅助阀瓣快速关闭，适用于对关闭速度要求高的场景（如水泵出口）。

启闭过程：

1. 开启：正向流体压力克服阀瓣自重及弹簧力（如有），推动阀瓣沿导向套上升，流体通过。

2. 关闭：压力下降或倒流时，阀瓣在自重、弹簧力及逆流压力作用下迅速下降，密合阀座，阻断介质回流。

二、性能优势与局限性

优势：

1. 密封可靠：橡胶软密封或金属硬密封结构，确保高压差工况下无泄漏，适用于制药、食品等高纯度流体管道。

2. 结构简单：无旋转部件，维护方便，寿命长。

3. 动作灵敏：阀瓣启闭受介质压力直接控制，响应迅速。

4. 安装灵活：

- 直通式：适用于水平管道（DN≤50mm），如自来水、污水系统。

- 立式：适用于垂直管道，如高压小口径液压系统。

局限性：

1. 流阻大：流体通道狭窄，压力降高于旋启式止回阀，不适用于大口径、低流速场景。

2. 安装方向敏感：垂直瓣式需水平安装，水平瓣式需垂直安装，否则可能导致阀瓣卡滞或密封失效。

3. 水锤风险：快速关闭可能引发水锤效应，需配备缓冲装置或选用缓闭式结构。

三、典型应用场景

1. 高压小口径管道：如液压系统、蒸汽管道，利用其密封可靠性和快速响应特性。

2. 水平管道系统：DN≤50mm的自来水、污水、油品管道，防止介质倒流。

3. 高纯度流体管道：制药、食品行业，橡胶软密封结构避免金属污染。

4. 水泵出口：保护泵及驱动电机反转，配合复位弹簧实现快速关闭。

四、选型关键要素

1. 公称通径与压力等级：

- 小口径（DN≤50mm）优先选用升降式，大口径（DN＞50mm）建议旋启式。

- 压力等级需与管道系统匹配（如PN16、PN25、PN40等）。

2. 介质特性：

- 适用介质：水、油品、蒸汽、高纯度流体等。

- 避免含固体颗粒或高粘度介质，防止阀瓣卡滞或密封面磨损。

3. 温度范围：

- 常规型号适用温度：-196℃至550℃，高温工况需选用特殊材质（如不锈钢、合金钢）。

4. 连接方式：

- 支持焊接、法兰及螺纹连接，需根据管道系统选择。

5. 密封需求：

- 对内漏要求严格的工况（如极度危害介质），可选球形阀瓣或加装复位弹簧。

- 低压工况可采用橡胶软密封增强密封性。

6. 水锤防护：

- 高压差或长管道系统中，选用缓闭式升降止回阀或配备液压缓冲装置。

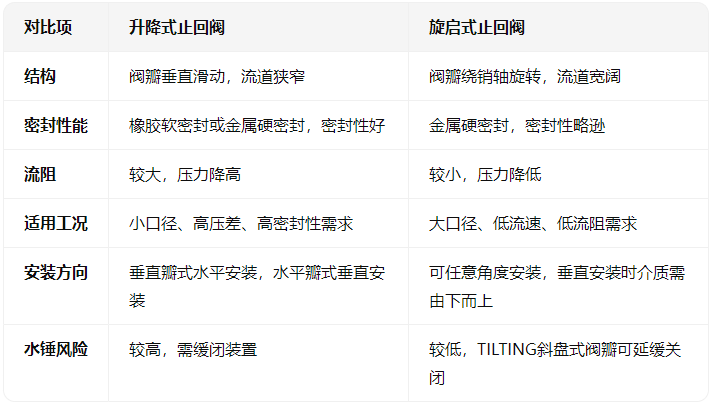

五、升降式止回阀与旋启式止回阀的对比

六、安装与维护注意事项

1. 安装方向：

- 严格按阀体箭头方向安装，避免反向流动导致阀门失效。

- 垂直瓣式需水平安装，水平瓣式需垂直安装，防止阀瓣卡滞。

2. 管道支撑：

- 大型止回阀应独立支撑，避免承受管道重量导致变形。

3. 避免直接连接：

- 对夹式止回阀与蝶阀之间应使用伸缩管，减少振动对阀门的损害。

4. 定期检查：

- 检查密封面磨损情况，及时更换橡胶密封圈或阀瓣。

- 清洁阀体内部，防止杂质堆积影响阀瓣启闭。

5. 操作安全：

- 高温高压条件下，先释放管道压力再打开阀门，避免危险。

- 禁止在已安装的止回阀上进行切割或焊接，防止损坏阀体。
