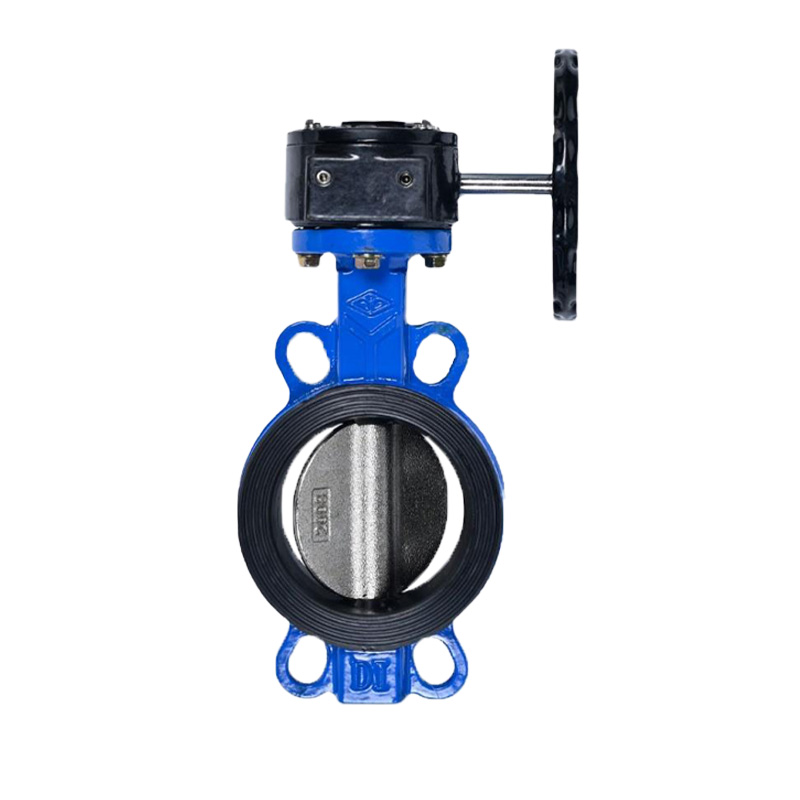

蝶阀是一种通过旋转圆盘形启闭件（蝶板）90°左右来实现启闭或调节管道内介质流量的阀门，具有结构简单、体积小、重量轻、启闭迅速、驱动力矩小等特点，广泛应用于化工、石油、天然气、食品、制药、冶金、水处理等行业的管道系统中，用于控制流体介质的流量、压力和温度。

一、核心结构与工作原理

1. 结构组成

- 阀体：圆柱形通道，内部设有流道用于输送流体。

- 蝶板：圆形启闭件，绕阀轴旋转以控制阀口开关状态。

- 阀轴：驱动部件，通过旋转带动蝶板运动。

- 密封结构：包括软密封（如橡胶、聚四氟乙烯）和硬密封（如金属对金属），适应不同工况需求。

2. 工作原理

- 蝶板绕阀轴旋转0°~90°，旋转至90°时阀门全开，实现介质流通或截断。

- 通过调节蝶板角度，可精确控制介质流量，适用于流量调节场景。

二、性能优势

1. 结构紧凑

- 体积小、重量轻，安装尺寸小，节省空间，尤其适合大口径管道。

- 结构简单，制造和维护成本低。

2. 启闭迅速

- 90°往复回转即可完成启闭，操作简便，响应速度快。

3. 流体阻力小

- 蝶板流线形设计，流体阻力损失小，节能效果显著。

4. 调节性能好

- 调节特性近似等百分比，适用于流量调节，开度在30°~80°之间时调节灵敏。

5. 驱动方式多样

- 支持手动、蜗轮传动、电动、气动、液动、电液联动等多种驱动形式，可实现远距离控制和自动化操作。

三、分类与适用场景

1. 按结构形式分类

- 同心蝶阀（中线蝶阀）：阀杆轴心、蝶板中心、本体中心重合，结构简单，但密封性能受温度***，适用于低压、低温场合。

- 单偏心蝶阀：阀杆轴心偏离蝶板中心，减少蝶板与阀座的挤压，适用于软密封场景。

- 双偏心蝶阀：阀杆轴心既偏离蝶板中心，也偏离本体中心，消除蝶板与阀座的不必要刮擦，适用于高温、高压场合。

- 三偏心蝶阀：在双偏心基础上进一步优化，实现双向密封，耐高温、高压、耐腐蚀，性能***优。

2. 按密封形式分类

- 软密封蝶阀：密封性能好，但耐温、耐压能力有限，适用于低压、低温、非腐蚀性介质。

- 硬密封蝶阀：耐高温、高压、耐磨损，适用于高温、高压、腐蚀性介质。

3. 按连接方式分类

- 对夹式蝶阀：结构紧凑，占用空间小，适用于空间有限的场合。

- 法兰式蝶阀：安装牢固，便于检修，适用于需要频繁拆卸的场合。

- 焊接式蝶阀：适用于高温、高压管道，密封性能可靠。

4. 按驱动方式分类

- 电动蝶阀：以电为驱动力，动作力矩大，适用于大口径管道和自动化控制系统。

- 气动蝶阀：以压缩空气为驱动力，响应速度快，适用于小直径管道和需要快速启闭的场合。

- 液动蝶阀：适用于高安全等级系统，如汽轮机抽气管路、高炉煤气余压发电装置等。

四、应用领域

1. 化工行业

- 控制各种腐蚀性介质的流量，如酸、碱、盐溶液等。

- 典型应用：双偏心硬密封蝶阀，适用于高温、高压、腐蚀性介质。

2. 石油天然气行业

- 用于油气管道的启闭和调节，如天然气输送管道、炼油厂管道等。

- 典型应用：三偏心金属密封蝶阀，耐高温、高压、耐腐蚀。

3. 水处理行业

- 控制水、污水、泥浆等介质的流量，如污水处理厂、自来水厂等。

- 典型应用：软密封偏心蝶阀，适用于通风除尘管路的双向启闭及调节。

4. 食品制药行业

- 用于食品、饮料、制药等行业的流体控制，要求材料无毒、无味、耐腐蚀、易清洗。

- 典型应用：食品级蝶阀，符合卫生标准。

5. 电力行业

- 控制蒸汽、水等介质的流量，如热力发电、核电站等。

- 典型应用：高温蝶阀，适用于高温介质的控制。

五、选型关键参数

1. 材质选择

- 阀体材质：根据介质特性选择，如铸铁（适用于一般水、污水）、不锈钢（适用于腐蚀性介质）、碳钢（适用于中低压、非腐蚀性介质）。

- 阀芯材质：橡胶（适用于低温、低压、非腐蚀性介质）、聚四氟乙烯（适用于各种腐蚀性介质）、金属（适用于高温、高压、磨损性介质）。

- 阀座材质：丁腈橡胶（适用于油类介质）、氟橡胶（适用于强腐蚀性介质）、石墨（适用于高温、高压蒸汽介质）。

2. 压力与温度等级

- 根据管道系统的工作压力和温度选择，确保蝶阀的压力等级不低于管道系统的***高工作压力。

- 常见压力等级：PN1.0、PN1.6、PN2.5、PN4.0等。

- 温度范围：橡胶密封蝶阀一般适用于-40℃~120℃，金属密封蝶阀可适用于更高温度。

3. 口径与流量需求

- 根据管道直径选择合适口径的蝶阀，确保通径匹配，减少压力损失。

- 考虑介质的流量需求，选择具有合适调节特性的蝶阀。

4. 密封性能要求

- 根据工况需求选择软密封或硬密封蝶阀。

- 泄漏量是衡量密封性能的重要指标，需根据系统要求选择合适的泄漏等级。

5. 安装位置与空间***

- 根据安装位置和空间布局选择合适的结构形式和连接方式。

- 空间有限时选择对夹式蝶阀，需要频繁拆卸时选择法兰式蝶阀。
